Если вы когда-нибудь сталкивались с монтажом трубопроводов из нержавейки — будь то на пищевом производстве, в пивоварне или в химическом цеху, — то наверняка держали в руках нержавеющую муфту с внутренней резьбой. На первый взгляд это простейшая деталь: цилиндрическая втулка с нарезанной резьбой внутри. Но именно такие элементы обеспечивают надежное соединение труб, кранов и арматуры. И от качества муфты зависит не только герметичность системы, но и её долговечность, безопасность и удобство обслуживания.
За двадцать лет работы с нержавеющим металлопрокатом и трубопроводной арматурой я видел сотни случаев, когда правильно подобранная муфта спасала производство от аварии, а неправильно выбранная — доставляла массу хлопот. Сегодня я расскажу о том, что скрывается за этой «скромной» деталью, какие бывают варианты, чем они отличаются и на что обращать внимание при выборе.

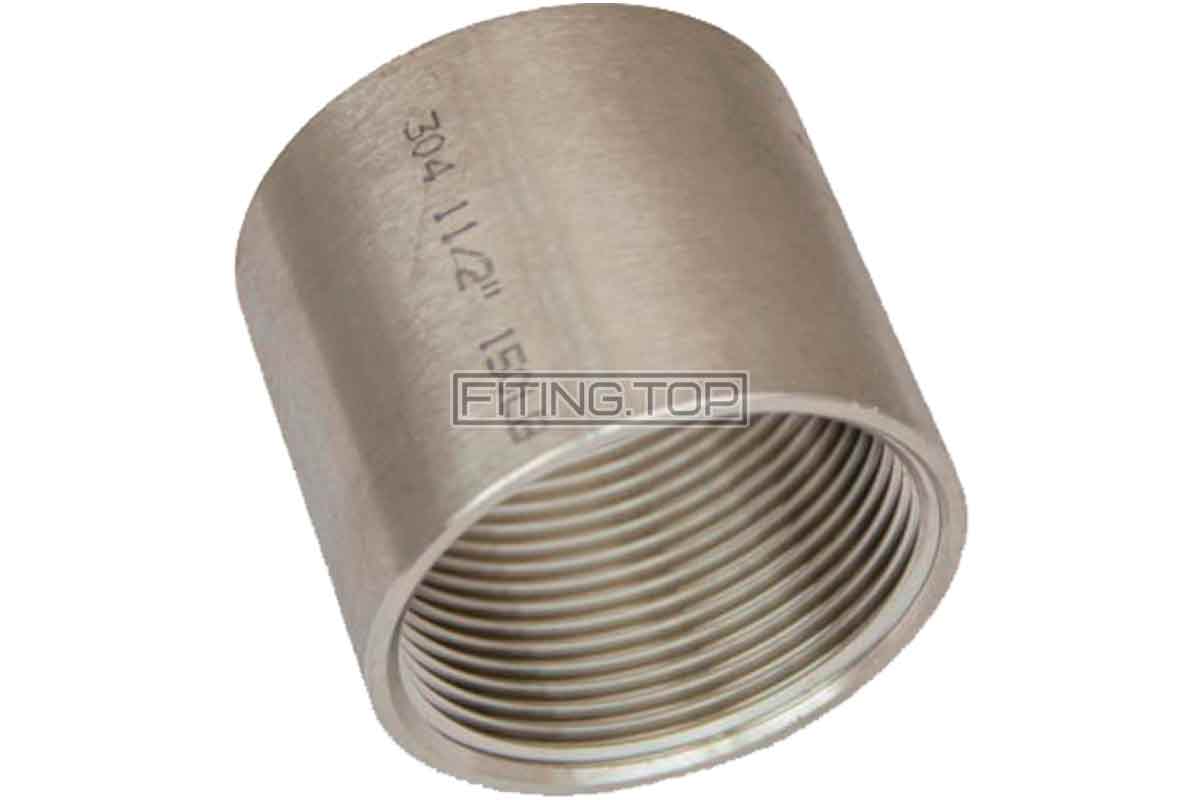

Что такое нержавеющая муфта с внутренней резьбой
Муфта — это соединительный элемент трубопровода, позволяющий состыковать две детали одинакового диаметра. Внутри неё нарезана резьба, которая может быть цилиндрической или конической. Основная задача — обеспечить прочное и герметичное соединение без применения сварки.
На практике это особенно важно там, где сварка нежелательна или невозможна: например, в пищевых производствах, где каждая лишняя зона нагрева может вызвать изменения в структуре металла и появление коррозии.
Нержавеющая муфта отличается от обычной тем, что выполнена из коррозионностойкой стали — чаще всего AISI 304 или AISI 316. Эти марки применяются в пищевой, фармацевтической, химической отраслях, а также в системах водоснабжения.
Стали для муфт: AISI 304 и AISI 316
На практике чаще всего используются две марки:
- AISI 304 — классика жанра. Универсальная нержавеющая сталь с хорошей коррозионной стойкостью. Её применяют в большинстве пищевых производств, в пивоварении, молочной промышленности, водоподготовке. Из собственного опыта скажу: в 80 % случаев этого материала достаточно.
- AISI 316 — вариант «с усиленной защитой». В её составе есть молибден, который значительно повышает стойкость к агрессивным средам, особенно к солям и кислотам. Такие муфты часто применяются в фармацевтике, морских установках и на производствах с активной химией.
Важный нюанс: иногда на практике пытаются сэкономить и ставят AISI 304 там, где лучше подошла бы AISI 316. В итоге через пару лет соединение начинает закисать, появляются следы питтинговой коррозии. У меня был случай на одном заводе по производству напитков: вместо муфт AISI 316 установили более дешёвые из AISI 304. Через три года пришлось менять целую линию, потому что соединения «съела» агрессивная среда концентрата.
Конструктивные особенности и размеры
Нержавеющая муфта с внутренней резьбой выпускается по стандартам DIN, ISO, ГОСТ. Основные параметры, на которые стоит обращать внимание:
- Диаметр условного прохода (ДУ) — чаще всего от 6 до 100 мм.
- Длина муфты — зависит от стандарта, но в среднем варьируется от 25 до 80 мм.
- Тип резьбы — цилиндрическая (G) или коническая (R). Важно учитывать, с каким типом резьбы будет стыковаться элемент.
- Толщина стенки — параметр, влияющий на прочность. У качественных муфт стенки достаточно массивные, чтобы выдерживать давление до 16–25 бар.
Здесь важен баланс: слишком тонкая стенка — риск деформации, слишком толстая — удорожание и лишний вес.
Где применяются нержавеющие муфты
Сфера применения у этих деталей широчайшая.
В моей практике муфты встречались:
- в пивоварнях, при подключении конических танков (ЦКТ) к линиям охлаждения;
- в молочной промышленности, где важна быстрая сборка-разборка оборудования;
- на установках CIP-мойки, где агрессивные растворы постоянно проходят по трубам;
- в химических лабораториях и производственных линиях с кислотами и щёлочами;
- в системах отопления и водоснабжения из нержавейки.
Один интересный случай был в частной пивоварне: там нужно было временно подключить дополнительный теплообменник к линии. Решили сделать это на муфтах с внутренней резьбой, потому что сварка заняла бы несколько дней и потребовала остановки производства. В итоге за один день смонтировали узел, и оборудование заработало без перебоев.
Преимущества и недостатки
Как и у любого оборудования, у муфт есть сильные и слабые стороны.
Преимущества:
- Простота монтажа — установка не требует сварки.
- Разборность соединения — легко заменить элемент без полной разборки линии.
- Долговечность — при правильном подборе стали служит десятилетиями.
- Гигиеничность — гладкая поверхность нержавейки не задерживает бактерий.
Недостатки:
- Ограничение по давлению — в отличие от сварки, резьбовые соединения слабее.
- Риск закисания резьбы — особенно при работе в агрессивной среде.
- Необходимость уплотнения — лен, фторопластовая лента (ФУМ), пасты. Без них герметичности не добиться.
Практические советы по выбору
Из опыта могу дать несколько рекомендаций:
- Не экономьте на стали. Если есть риск контакта с солями или кислотами, сразу берите AISI 316.
- Следите за качеством резьбы. Дешевая муфта часто имеет «рваную» резьбу, которая плохо садится на трубу.
- Проверяйте толщину стенки. Слишком тонкие детали быстро выходят из строя.
- Используйте правильные уплотнители. ФУМ-лента подходит для большинства случаев, но на высоких температурах лучше брать специальные пасты или нити.
Производственные ситуации: живые примеры
Помню, как в одном цехе молочного завода муфту заклинило так, что её невозможно было раскрутить. Всё из-за того, что монтажники не использовали смазку для резьбы. Пришлось срезать элемент болгаркой и менять участок трубы. С тех пор я всегда напоминаю коллегам: смазывать резьбу — мелочь, но экономит часы работы.
Другой случай был на пивоварне. При монтаже новой линии использовали муфты разных производителей. На первый взгляд все одинаковые, но когда начали стыковать, оказалось, что длина резьбы у одних чуть короче. В итоге часть соединений дала течь. После этого я стал жёстко требовать у поставщиков документацию и чертежи, чтобы не попадать в такие ситуации.
Заключение
Нержавеющая муфта с внутренней резьбой — деталь простая, но критически важная. От неё зависит герметичность и надежность всей системы. Правильно выбранная муфта позволяет быстро собрать или модернизировать линию, избежать лишних сварочных работ и обеспечить долгий срок службы оборудования.
Мой личный совет: относитесь к таким деталям не как к «мелочам», а как к ключевым элементам системы. Ведь именно они держат давление, не дают вытекать продукту и обеспечивают безопасность. И поверьте, лучше потратить немного больше на качественную нержавеющую муфту, чем потом терять время и деньги на устранение аварий.
