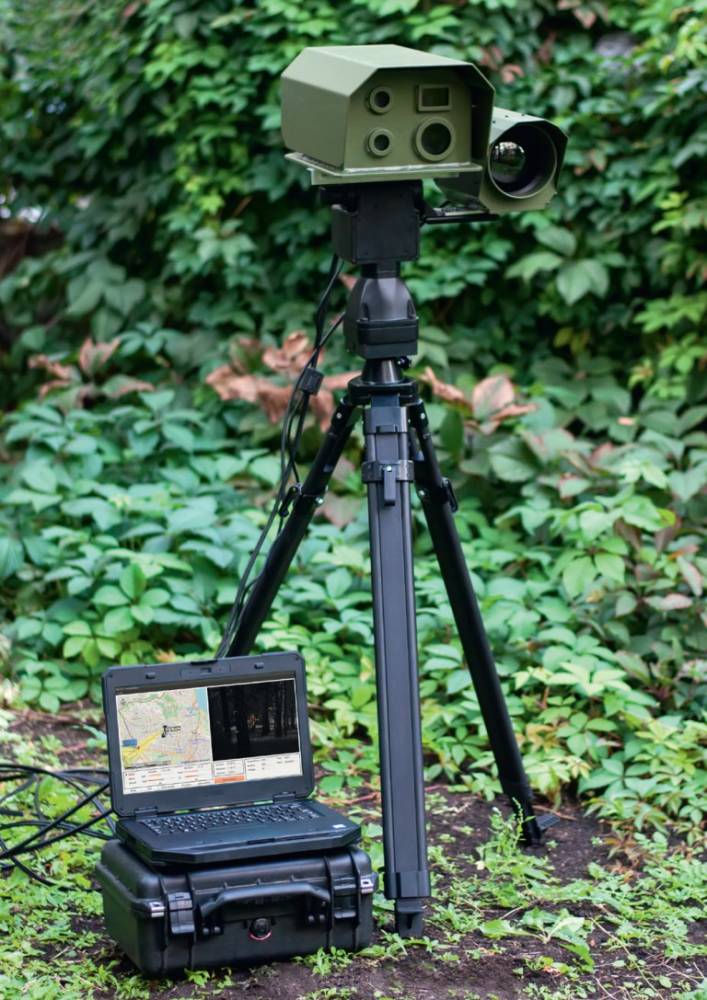

У вересні минулого року українська компанія Archer ( «Термал Віжн Текнолоджіс»), завершила розробку нового комплексу розвідки і виявлення оптичних приладів «Сич 5К10» і переносного приладу «Сич-Н 6К10».
Ці комплекси є багатофункціональними оптико-електронними пристроями, які призначені для цілодобового (24 х 7) відеомоніторингу місцевості, пошуку цілей та автоматичного виявлення замаскованих оптичних приладів прицілювання і спостереження, визначення їх координат і відстані в складних умовах рельєфу місцевості та міських забудов.
Як працює прилад:
Комплекс «Сич 5К10» забезпечує раннє і оперативне виявлення оптичних засобів прицілювання і факту прихованого спостереження за об’єктами, що дозволяє запобігти снайперській атаці або терористичному акту ще на етапі їх підготовки.
Комплекс функціонує в двох режимах:
- Пасивний режим. Розвідка територій і навколишнього оточення за допомогою телевізійного і тепловізійного модулів з метою пошуку і виявлення цілей, вимірювання відстані до них і визначення координат.
- Активний режим. Лазерне сканування визначених ділянок місцевості з метою пошуку і автоматичного виявлення замаскованих оптичних приладів прицілювання і спостереження, вимірювання відстані до них і визначення координат.
Сферами застосування комплексу є виявлення снайперів і замаскованих оптичних приладів спостереження, охорона спеціальних зон і територій, захист об’єктів критичної інфраструктури, організація антитерористичної діяльності, забезпечення безпеки командних і опорних пунктів, дистанційний моніторинг терористичних (снайперських) загроз.
Технічні характеристики:
ТЕЛЕВІЗІЙНИЙ МОДУЛЬ
Тип відео сенсора CMOS
Розділення відео сенсора 1280 720
Широке поле зору (Г х В) 63,7° х 47,9°
Вузьке поле зору (Г х В) 2,3° х 1,7°
Робочий діапазон освітленості 0.001…100000 lm
Дальність виявлення цілей (людина/автомобіль) 3000 m / 9000 m
ЛАЗЕРНИЙ МОДУЛЬ
Поле лазерного підсвічування (Г х В) 0,1° х 1,7°
Спектральний діапазон лазерних випромінювачів Інфрачервоний/Видимий
Дальність виявлення оптичних приладів до 2000 m
ЛАЗЕРНИЙ ДАЛЕКОМІР
Довжина хвилі 1550 nm
Розбіжність випромінювання в1 х 1 mrad
Діапазон вимірювання відстані 25 … 6000 m
Похибка вимірювання відстані ±1 m
ОПОРНО-ПОВОРОТНА ПЛАТФОРМА
Режим сканування Автоматичний / Ручний
Діапазон кутів повороту по азимуту ±180°
Діапазон кутів повороту по нахилу -30° … +90°
Діапазон кутових швидкостей по азимуту 0,006°/с … 100°/с
Діапазон кутових швидкостей по нахилу 0,003°/с … 50°/с
Кутове розділення по азимуту 0.006°
Кутове розділення по нахилу 0.003°
Джерело живлення 12…30 В
Габарити ((В х Ш х Г) 265 х 174 х 138 мм
Вага 5,5 кг
ТЕПЛОВІЗІЙНИЙ МОДУЛЬ
Тип теплового сенсора Неохолоджуваний мікроболометр
Розділення теплового сенсора 640 х 512
Фокусна відстань об’єктива 100 мм
Діафрагмове число F/1.0
Поле зору (Г х В) 6.2° х 4.9°
Габарити (Ø х Д) Ø115 х 250 мм
Вага 3,3 кг
Дальність виявлення цілей (людина/автомобіль) 2500 m / 6000 m
ВІДДАЛЕНИЙ КОМП’ЮТЕР
Тип Ноутбук
Процесор
Оперативна пам’ять 4 Gb
Пам’ять 500 Gb
Операційна система Linux
Габарити (Д х Ш х В) 302 х 287 х 71 мм
Вага 3,7 кг
ЗАГАЛЬНІ ПАРАМЕТРИ
Інтерфейс зв’язку
Кабельний Ethernet (1000BASE-T), бездротовий (опція)
Інтерфейс сенсорів RS232 (RS485)
Напруга живлення 24 В
Час роботи > 8 годин
Потужність споживання до 50 Вт
Робоча температура -30°C … +60°C
Габарити ОЕБ, (Д х Ш х В) 280 х 250 х 170 мм
Вага ОЕБ 3,5 кг
Захист від зовнішнього впливу IP66
